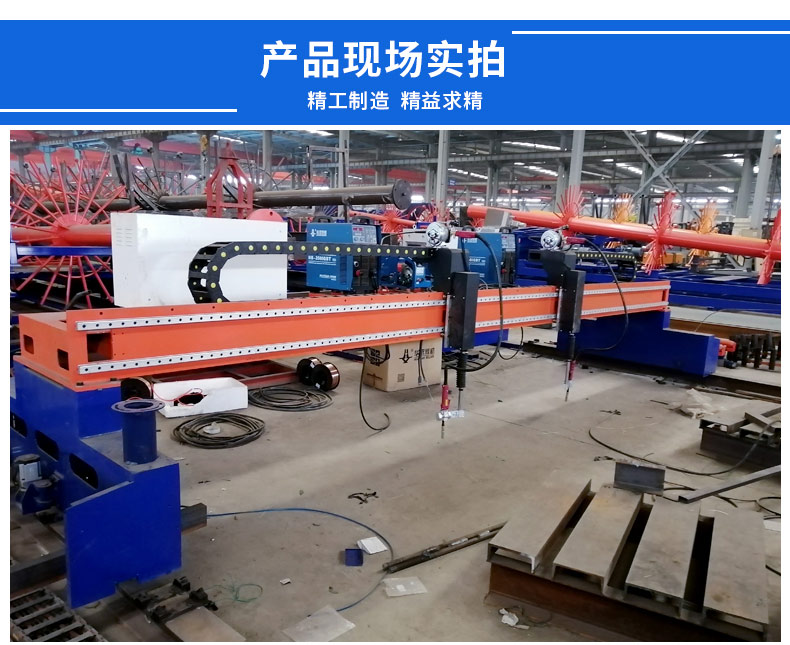

隨著我國經濟的迅速發展，生產周期在不斷地縮短，焊接自動化、焊接質量要求不斷地提高，使得數控鋼筋加工裝備替代傳統手工加工及半自動機械加工鋼筋成為必然趨勢。到目前為止，國內蓋梁骨架片焊接工作90%以上都是由人工焊接完成。存在效率低下，質量不可控，工人勞動強度高與身體傷害嚴重。公司在這樣的市場環境下研發出國內一臺龍門式蓋梁骨架片焊接機器人，同時開啟了蓋梁鋼筋骨架片自動化焊接新時代！

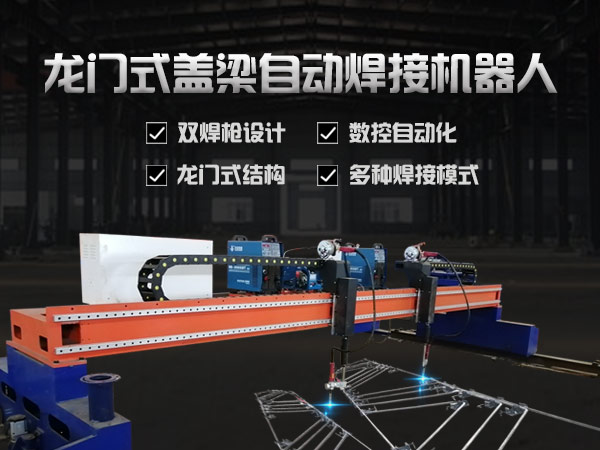

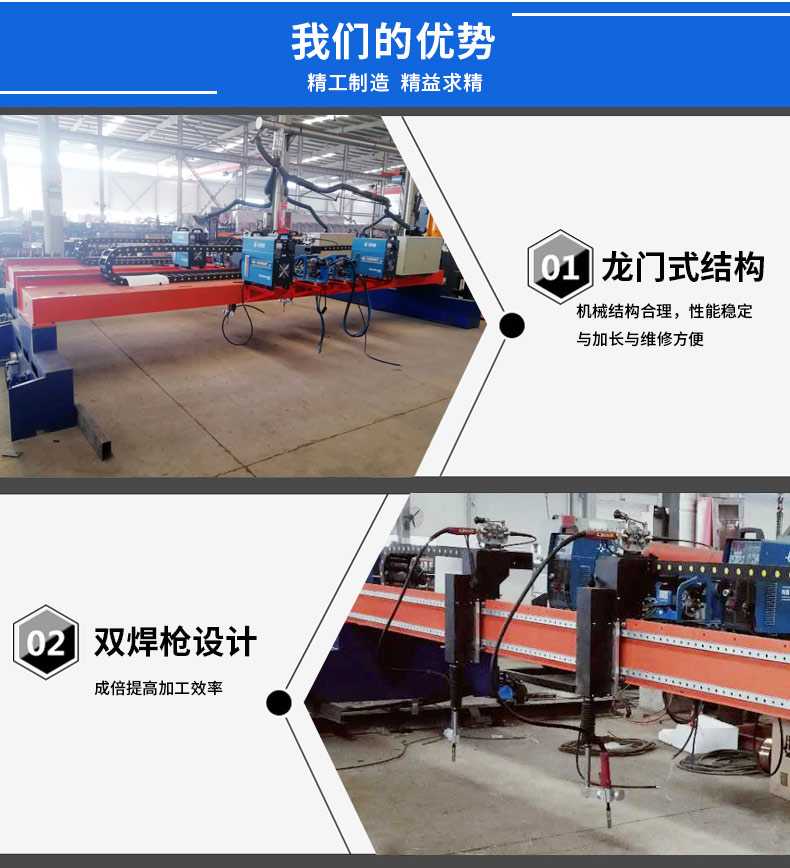

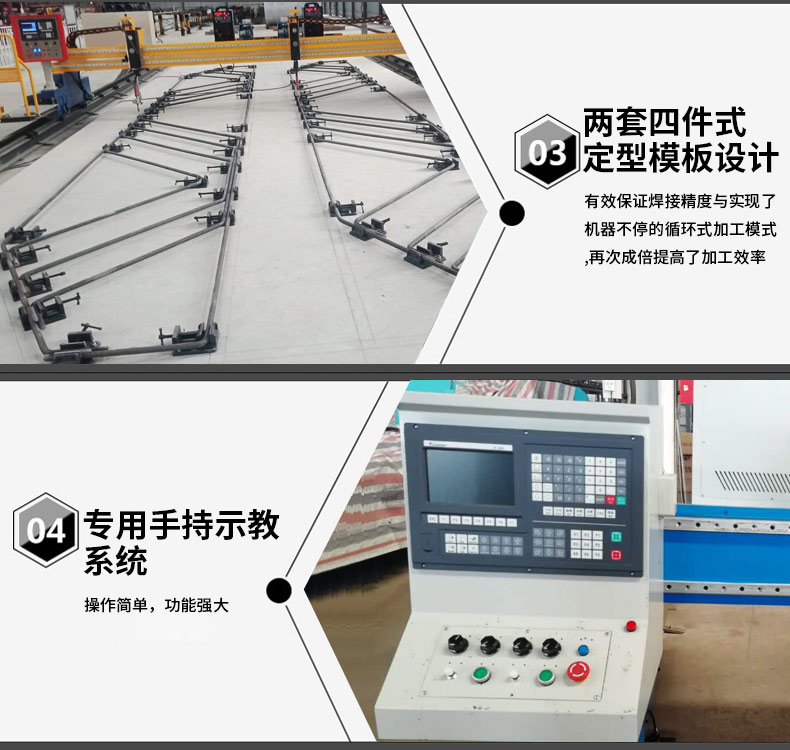

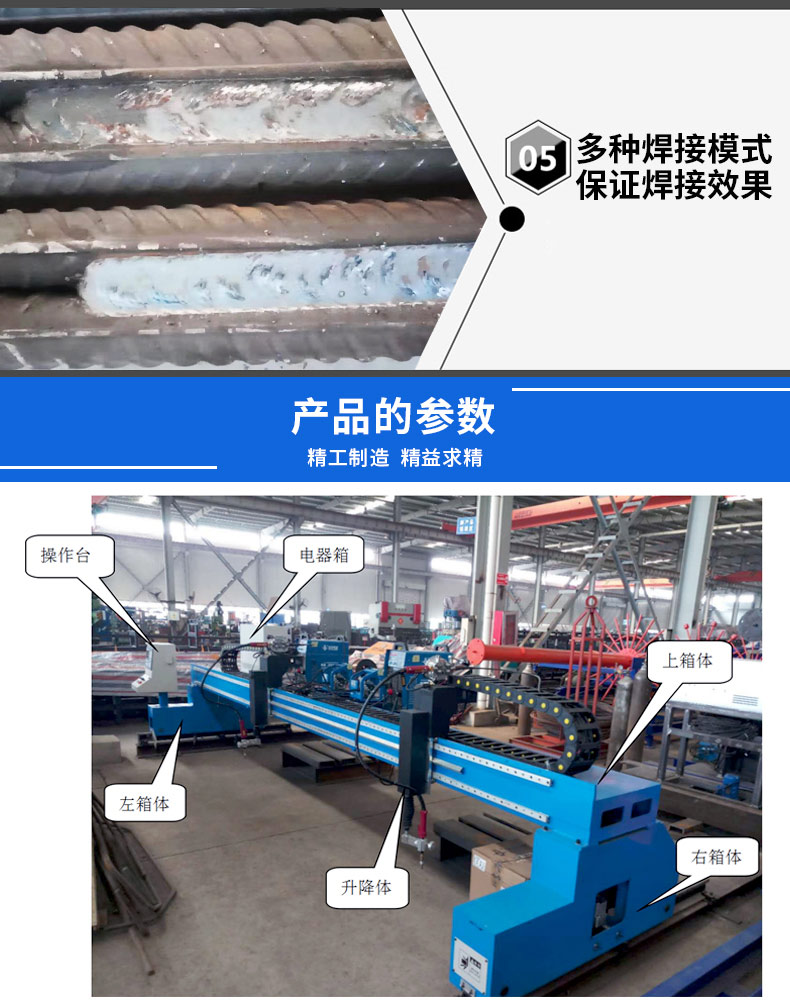

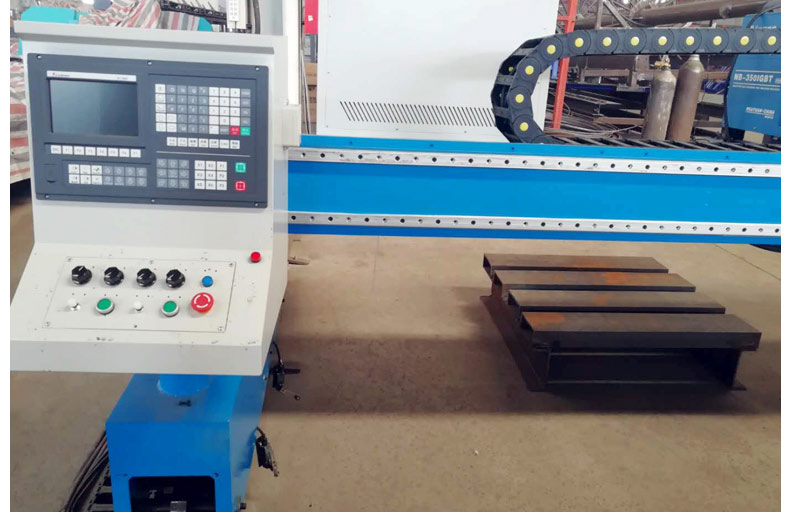

獨創的龍門式結構；機械結構合理，性能穩定與加長與維修方便；雙焊設計；成倍提高加工效率；兩套四件式定型模板設計；有效保證焊接精度與實現了機器不停的循環式加工模式；再次成倍提高了加工效率。公司開發的焊接機器人專用手持示教系統：操作簡單，功能強大。

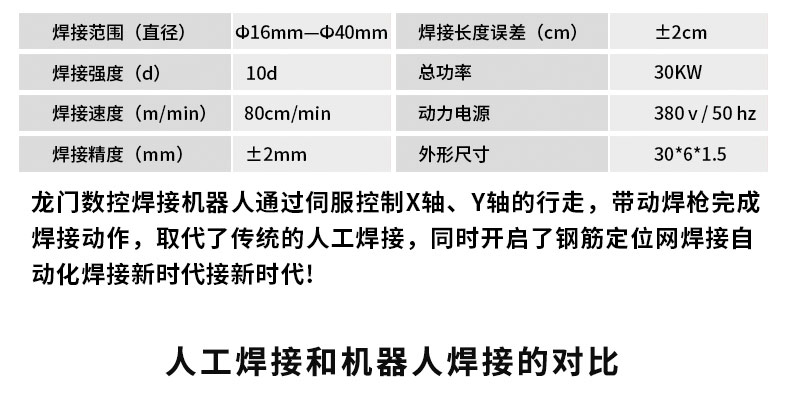

1.主要技術參數：
1.焊接范圍（直徑）： Ф16mm—Ф40mm
2.焊接強度： 10d
3.焊接速度（m/min）： 80cm/min
4.焊接精度： ±2mm
5.焊接長度誤差： ±2cm
6.總功率 （KW）： 30KW
7.動力電源（V）： 380 v / 50 hz
8.機械外形尺寸（長*寬*高）： 30*6*1.5
9.機械重量： 10000kg
2.安裝條件:
1、場地平整與硬化20cm以上、室內防雨；
2、電力要求：380V，50Hz，功率：30KW（含焊機）；
3、加工場地尺寸：寬6米\長=長骨架片長度*2+4米。
3.常用耗材與易損件：
1、CO2氣體（耗材）；
2、1.2mm焊絲（耗材）；
3、500二保焊機常用耗材與易損件。
4.蓋梁鋼筋骨架加工流程：
1、根據設計圖紙拆分成鋼筋圖樣；
2、將每個鋼筋圖形用數控鋼筋彎曲中心加工成型；

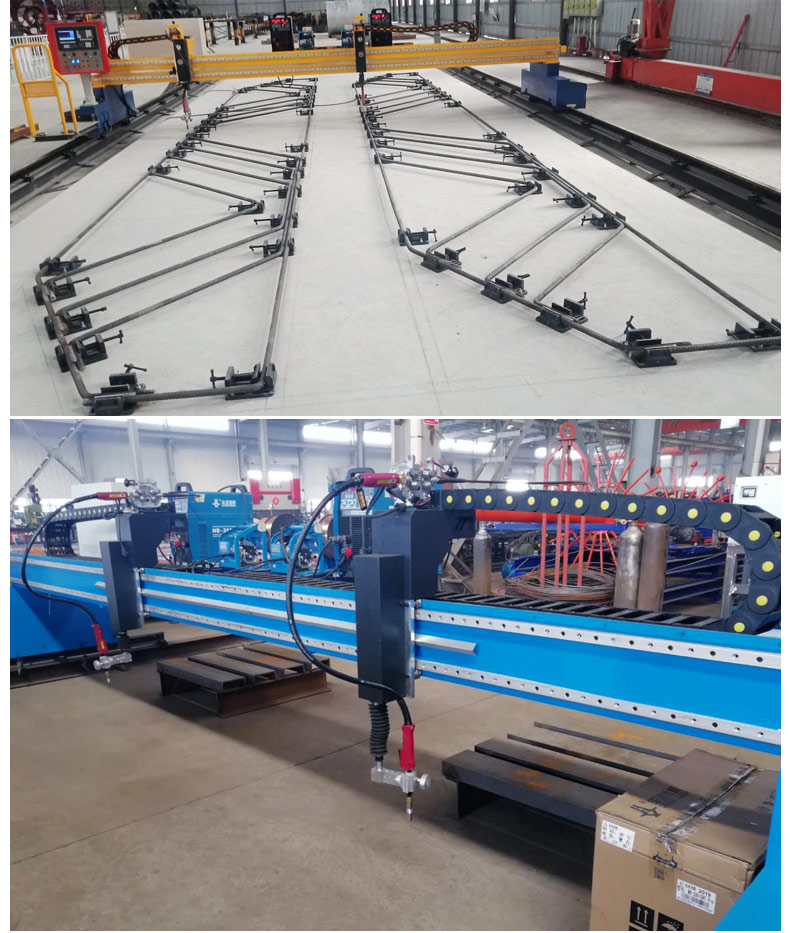

3、將彎曲成型的鋼筋固定到1#與2#定型模板上；
4、啟動焊接機器人焊接1#與2#骨架，焊接同時將彎曲成型的鋼 筋固定到3#與4#定型模板上；機器不停，循環焊接。
